一、產品技術參數：

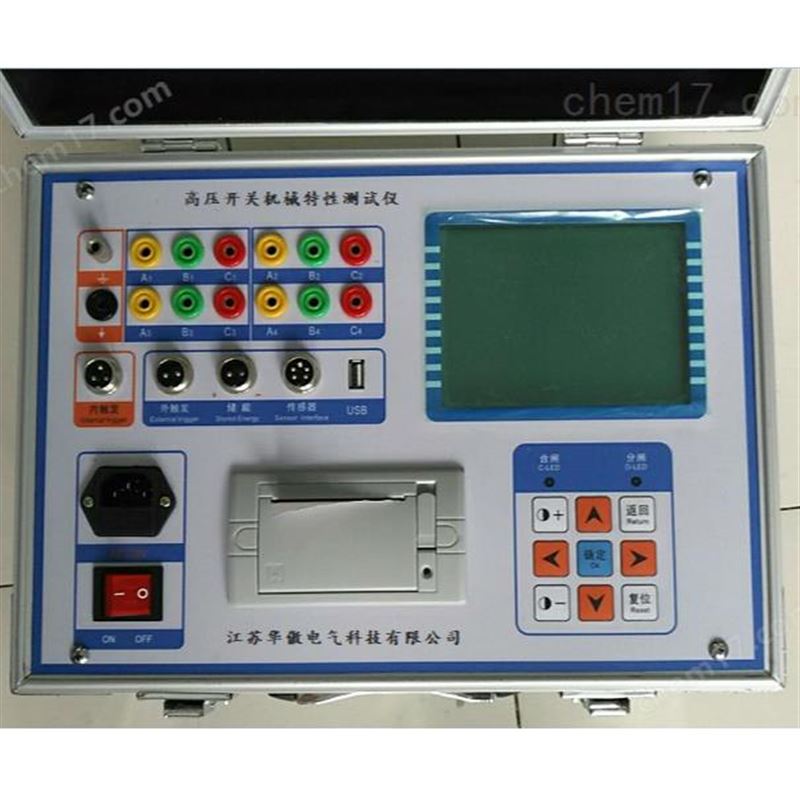

1.1、斷路器高壓開關機械動特性測試儀 使用環境

輸入電源  220V±10%  50Hz±10%         大氣壓力  86～106kpa

溫    度  －10～40℃                   濕    度  ≦80%RH

1.2、 安全性能

絕緣電阻  ＞2MΩ

介電強度  電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

1.3、 基本參數

u 時    間：

 普通開關： 量程  4000.0ms        分辯率0.1ms

   誤差  ①100ms以內    0.1ms±1個字

                              ②100ms以上    0.1%±1個字

　　　　   　　                ③同期         ±0.1ms

   合閘電阻： 量程  1600歐       分辨率：1歐

       石墨觸頭： 量程  4000.0ms      分辨率：0. 1m/s

                         唔差  ①0.5%±1個字

                               ②同期±0.1ms

u 速　  度： 量程　20.00m/s           分辯率0.01m/s

          唔差　1%±0.1m/s

u 行    程：

u 電    流： 量程 20.00A               分辯率0.01A

u 輸出電源： DC30～250V數字可調/20A（瞬時工作）

u 計算機接口：①標準RS-232接口  ②U盤接口

u 外形尺寸： 380mm(L)×300mm(W)×350mm(H)

u 重　　量： 12kg

二、性能特點：

4.1  性  能

l 時    間：12個斷口的固有分、合閘時間，同相同期、相間同期。

l 合閘電阻：斷口的合閘電阻的預投時間、預投波形及電阻阻值。

l 石墨觸頭：西門子石墨觸頭開關，可測其3個斷口的分、合閘時間及動態波形圖。

l 重 合 閘：每斷口的合－分時間（金短時間），分－合時間（無電流時間），分－合－

         分時間：一分時間、一合時間、二分時間。

l 彈    跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。

l 速    度：剛分、剛合速度，最大速度，時間－行程特性曲線；重合閘一分速度，一

         合速度，二分速度。

l 行    程：總行程，開距，超行程，過沖行程，反彈幅值。

l 電    流：分、合閘線圈的分、合閘電流值、電流波形圖。

l 動作電壓：機內提供DC30～250V/20A（瞬時工作）數字可調斷路器動作電源，自動完

         成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

4.2  特  點

u 斷路器高壓開關機械動特性測試儀抗干擾能力，在500KV變電站試驗，也能輕松試驗，精確測量。

u 萬能通用測速傳感器，直線行程傳感器，旋轉傳感器，安裝極為方便、簡捷。

u 開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

u 適用于國內外生產的所有型號的SF₆開關、GIS組合電器、真空開關、油開關的機械特性試驗。

u 主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間。

u 可直接使用U盤保存轉移數據。

u 主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

u 中文菜單操作,使用方便，內置打印機快速打印所有數據及圖譜。

u 儀器配有與PC機聯機的RS-232接口及《斷路器數據分析管理軟件Windows中文版》，可與PC機聯機操作，試驗結果直接存入硬盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

u 剛分、剛合速度定義編制了相應的分析軟件，根據需要，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。
